เหล็กหล่อแข็งนิกเกิล

เหล็กหล่อแข็งนิกเกิล

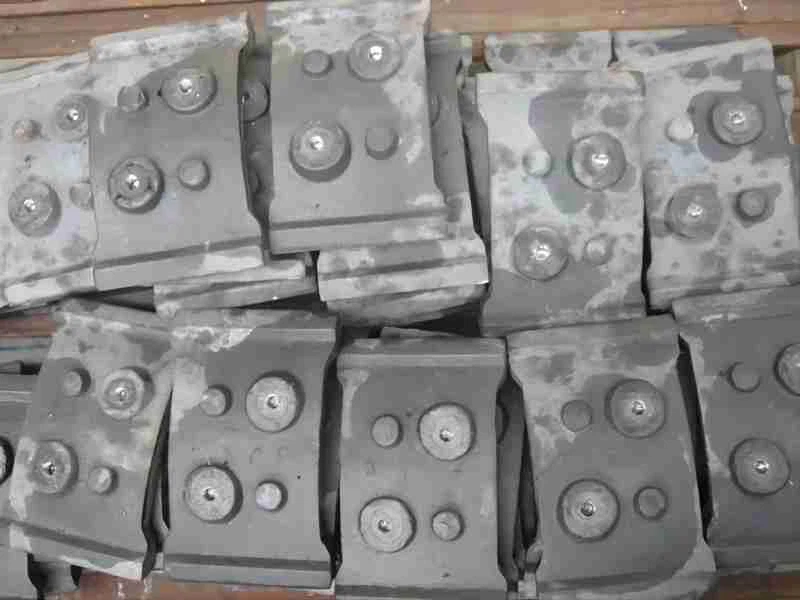

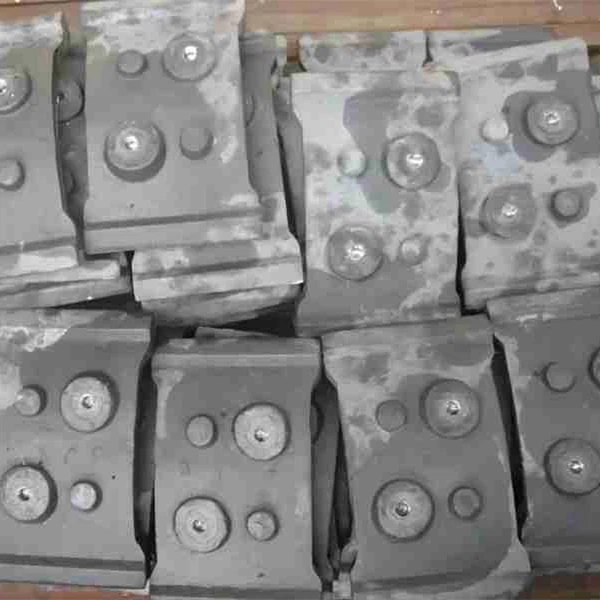

เหล็กหล่อสีขาวแข็งนิกเกิลประกอบด้วยองค์ประกอบโลหะผสมนิกเกิลและโครเมียม ซึ่งเป็นที่รู้จักในชื่อ "Ni-Hard" ในโลก และจีนได้รวมอยู่ในมาตรฐานแห่งชาติ การเติมนิกเกิลสามารถปรับปรุงความสามารถในการผลิตได้ และได้รับเมทริกซ์โลหะที่มีมาร์เทนไนต์ โดยมีออสเทนไนต์ตกค้างมากขึ้น ซึ่งสามารถปรับปรุงความเหนียวได้ การเติมโครเมียมจะใช้เพื่อป้องกันการตกตะกอนของกราไฟท์และเพื่อผลิตคาร์ไบด์ที่มีความแข็งสูงขึ้น เหล็กหล่อแข็งนิกเกิลเติมนิกเกิล 3.0%~5.0% และโครเมียม 1.5%~3.5% โดยใช้เหล็กหล่อสีขาวธรรมดาเพื่อให้ได้เมทริกซ์มาร์เทนซิติกที่แข็งมากและทนทานต่อการสึกหรอ + M3C เนื้อเยื่อคาร์ไบด์ สารละลายนิกเกิลและเหล็กที่เป็นของแข็งที่ไม่มีที่สิ้นสุดสามารถปรับปรุงความสามารถในการผลิตได้อย่างมีประสิทธิภาพ ส่งเสริมการก่อตัวของเมทริกซ์มาร์เทนไนต์ - เบไซต์ ในขณะที่นิกเกิลทำให้ออสเทนไนต์คงตัว ปริมาณนิกเกิลที่สูงเกินไปจะทำให้เกิดออสเทนไนต์ที่ตกค้างจำนวนมาก การเติมโครเมียมสามารถป้องกันการสร้างกราฟ ส่งเสริมการก่อตัวของคาร์ไบด์ และปรับปรุงความแข็งของคาร์ไบด์ประเภท M3C ตั้งแต่ HV 900 ~ 1,000 ถึง HV1100 ~ 1200 ความต้านทานการสึกหรอของเหล็กหล่อแข็งนิกเกิลนั้นดีกว่าเหล็กหล่อปากขาวธรรมดา และมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเหมืองแร่ พลังงานไฟฟ้า ซีเมนต์ เซรามิก และการหล่อ

(1) กระบวนการหล่อเหล็กหล่อแข็งนิกเกิลสามารถทำจากทรายหรือโลหะได้ อัตราการหดตัวของเส้นอยู่ที่ 1.6%~2.0% โดยปกติคือ 1.8% กระบวนการหล่อจะเหมือนกับกระบวนการหล่อเหล็กหล่อสีขาวทั่วไป ซึ่งโดยปกติจะใช้ทางออก และทำให้ช่องทางการเทโดยตรงลงในการหล่อ เพื่อสร้างสภาวะการตั้งค่าตามลำดับที่ดี

(2) เหล็กหล่อแข็งนิกเกิลหลอมเหลวเหมาะที่สุดในการถลุงเตาไฟฟ้า (เตาไฟฟ้าเหนี่ยวนำหรือเตาอาร์คไฟฟ้า) เพื่อควบคุมองค์ประกอบทางเคมีและอุณหภูมิของเตาอบ Ni.Hardl, Ni-Hard 2 ในบางประเทศ แต่ Ni-Hard 4 ไม่ใช่เรื่องง่ายที่จะใช้การถลุงเตาหลอม เพื่อหลีกเลี่ยงการสูญเสียธาตุโลหะผสมจากการเผาไหม้ โดยเฉพาะธาตุโครเมียม โครเมียมเกิดเป็นคาร์ไบด์ได้ง่าย จึงไม่สามารถควบคุมปริมาณคาร์บอนได้อย่างแม่นยำ ควรกำหนดปริมาณนิกเกิลและโครเมียมโดยพิจารณาจากความหนาของผนังของการหล่อ เพื่อป้องกันไม่ให้กราไฟท์หลุดออกจากเนื้อเยื่อ ควรมีความพอดีระหว่าง C, Si, Cr และความหนาของผนังของการหล่อ

(3) จุดหลอมเหลวของการเทเหล็กหล่อแข็งนิกเกิลนั้นสูงกว่าเหล็กหล่อสีเทา และการไหลนั้นแย่กว่าเหล็กหล่อสีเทา ดังนั้นอุณหภูมิในการเทจึงควรสูงกว่าเหล็กหล่อสีเทา โดยทั่วไป อุณหภูมิในการเทของเหล็กหล่อแข็งนิกเกิลคือ 1,400 องศา และสำหรับการหล่อที่มีความหนามาก อุณหภูมิในการเทสามารถลดลงได้อย่างเหมาะสม แต่ไม่ควรต่ำกว่า 1,350 องศา

ป้ายกำกับยอดนิยม: เหล็กหล่อแข็งนิกเกิล ผู้ผลิตเหล็กหล่อแข็งนิกเกิล ซัพพลายเออร์, อุปกรณ์เหล็กหล่อโครเมียมสูง, เภสัชกรรมสูงโครเมียมเหล็กหล่อ, การหล่อเหล็กแมงกานีสสูง, เหล็กหล่อที่มีโครเมียมสูงสำหรับอาคาร, เหล็กหล่อที่มีโครเมียมสูงสำหรับการผลิต, เหล็กหล่อโครเมียมสูงสำหรับยานยนต์
